Qu’ils soient aériens ou enterrés, sous protection cathodique ou sous coque plastique, les réservoirs de GPL doivent respecter des règles spécifiques qui varient suivant le lieu d’implantation et la capacité du réservoir.







L’implantation d’un réservoir fixe de GPL implique un certain nombre de règles spécifiques. Toute installation de réservoir doit être réalisée en fonction de l’arrêté du 30 juillet 1979 (modifié par l’arrêté du 05 février 1991).



Il existe plusieurs types de réservoirs : aériens ou enterrés. Ces derniers offrent eux-mêmes deux ­possibilités : soit sous protection cathodique, soit sous coque plastique (polyéthylène) étanche.



Implantation à l’extérieur



Les réservoirs sont implantés à l’extérieur, en dehors de toute habitation et bâtiment. Les accessoires doivent être protégés par un capot verrouillable. Les orifices d’échappement des soupapes des réservoirs doivent être munis d’un chapeau éjectable et le jet d’échappement de ces soupapes doit s’effectuer de bas en haut sans rencontrer d’obstacle.



Tous les réservoirs sont mis à la terre et les réservoirs enterrés doivent être amarrés s’ils se trouvent sur un emplacement susceptible d’être inondé. Il faut respecter des distances minimales qui varient en fonction de la capacité globale de stockage.



Dans tous les cas, il est impératif de se rapprocher d’un distributeur de GPL qui a la maîtrise et la compétence pour l’implantation d’un réservoir.





AVIS D'EXPERT





Christophe Hiroux
CFBP (Comité Français du butane et du propane



« Les points à vérifier »



L’Association habitA+ a en charge la gestion du système qualité des installations gaz effectuées par les installateurs possédant l’appellationProfessionnel Gaz”. Elle regroupe la Capeb, l’UCF, l’UNCP et le Synasav, ainsi que des membres associés, parmi lesquels l’ensemble des distributeurs de GPL représenté par le CFBP*.



L’association a pu observer, aux résultats des audits effectués par l’organisme de contrôle Qualigaz d’après un référentiel, les principales anomalies sur les installations gaz contrôlées. Elle a ainsi constaté que la plupart des problèmes émanait de la ventilation.



Ainsi, 52 % des anomalies sont de type A2 (sans DGI - Danger Grave Immédiat) et doivent néanmoins être impérativement corrigées. Sur ces 52%, 85% sont liés aux appareils de cuisson et à une absence totale de ventilation haute et/ou basse, ou à un problème de dimensionnement et 21 % sont dus à de mauvais tracés de conduits de raccordement pour l’évacuation des gaz brûlés. Parmi les situations de DGI, entraînant des coupures d’alimentation, on trouve :



  • des installations non étanches ;
  • une détérioration ou une absence de conduit de raccordement ;
  • des organes de coupure non adaptés à la pression de service (vanne spécifique au GPL).



Ces contrôles s’effectuent sur des installations destinées à être alimentées en GPL ou en Gaz naturel.





Solution n° 1 : Les réservoirs aériens





Ce type de réservoirs offre l’avantage d’une grande simplicité de pose. La capacité de 1.00kg est la plus courante. Les réservoirs aériens peuvent offrir de plus petites capacités (330 et 500kg) adaptées aux faibles consommations,ou de plus grandes capacités (1.750, 1.900, voire 3.200kg).



Lorsque le réservoir a une capacité inférieure ou égale à 3,5 tonnes, il doit être implanté de façon à ce que la bouche de remplissage et l’orifice de la soupape de sûreté soient à une distance d’au moins trois mètres de toute baie d’un local habité ou occupé, d’ouvertures de locaux contenant des foyers ou au­tres feux nus, d’ouvertures de locaux en contrebas, de bouches d’égout non protégées par un siphon, de tout dépôt de matière combustible, de la limite de la propriété ou encore de la limite de la voie publique.



Cette distance de 3 m peut être réduite à 1,5 m par l’interposition d’un mur plein, construit en matériaux incombustibles, stables au feu, de degré deux heures. Sa hauteur doit être supérieure à 0,50 m à celle de la bouche de remplissage et de l’orifice de la soupape. Sa longueur doit être telle que l’obstacle ainsi créé impose au nuage de gaz un trajet horizontal d’au moins 3 m.



Dans tous les cas, un espace libre de 0,60 m au moins doit être laissé latéralement autour du ou des réservoirs. Lorsque les réservoirs aériens offrent une capacité de stockage comprise entre 3,5 t et 6 t, la distance (d) est portée à 5 m. Elle peut être réduite à 1,5 m par l’interposition d’un mur plein, comme décrit dans le premier cas, de façon à imposer au nuage de gaz éventuel un trajet horizontal d’au moins 4 m.



A retenir :

afin d’assurer une manœuvre rapide en cas d’urgence, un organe de coupure supplémentaire est obligatoire lorsque la plus courte distance de la façade à l’organede coupure générale, situé sur le réservoir, est supérieure à 20 m.

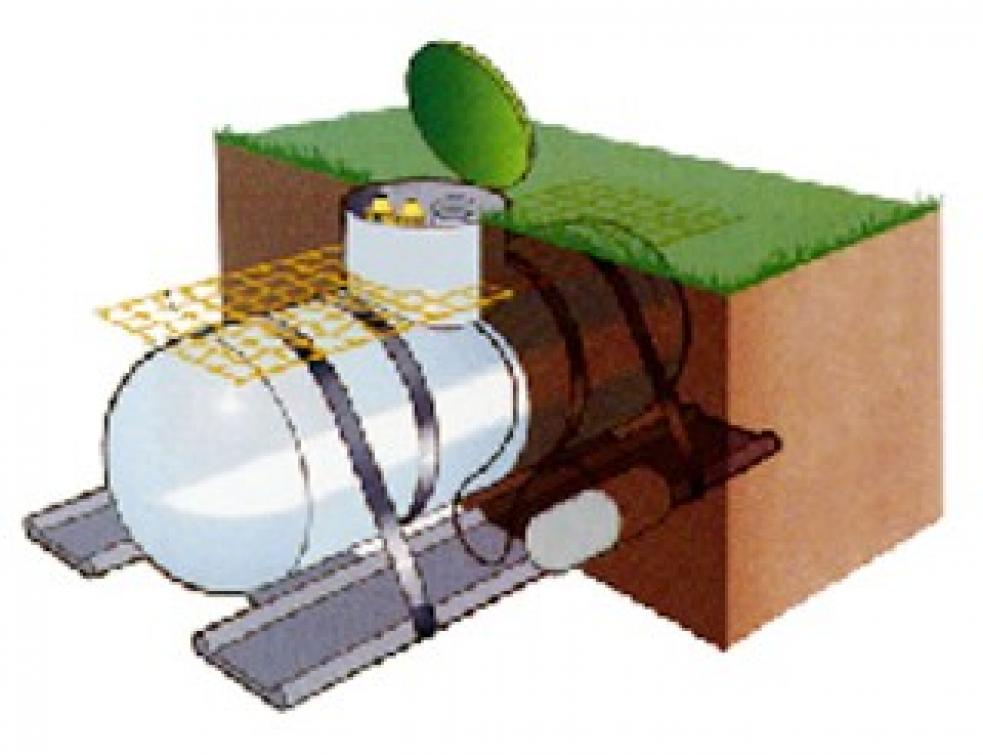

Solution n° 2 : Les réservoirs enterrés






Les réservoirs enterrés doivent être placés à l’extérieur des constructions. La position de l’orifice de la soupape et celle de la bouche d’emplissage répondent aux prescriptions s’appliquant aux réservoirs aériens, diminuées de moitié.?Robinetteries et accessoires doivent être placés dans un logement affleurant le sol et dont le volume intérieur n’excède pas 150 litres.



Dans tous les cas, le jet de la soupape de sécurité ne doit pas rencontrer d’obstacle. Les réservoirs doivent être posés ancrés et mis à la terre. Un intervalle d’au-moins 0,20 m est laissé entre eux. L’importance des massifs et ancrages doit tenir compte de la poussée éventuelle des eaux. Le remblayage ou le comblement doit être réalisé avec des produits inertes, tamisés (sable, etc.).



Les réservoirs enfouis directement doivent reposer sur un ou plusieurs massifs par l’intermédiaire de berceaux, pieds ou supports, semblables à ceux des réservoirs aériens. Aucun point du réservoir ne doit se trouver à moins d’un mètre des murs de sous-sol ou des fondations d’un bâtiment, sauf si le réservoir est séparé du bâtiment par un mur étanche. L’enfouissement minimal du réservoir est fixé à 0,30 m.



À sa partie supérieure doit être incorporé un grillage avertisseur situé à l’aplomb du réservoir à au moins 0,10 mètre de la surface du sol et à une distance d’au-moins 0,10 m du sommet du réservoir.




A retenir :

sont interdits, au-dessus du stockage, les constructions, la plantation d’arbres et d’arbustes à racines profondes, le dépôt de charges et le passage des véhicules. Des plots doivent signaler l’emplacement du réservoir.





INFORMATIONS PRATIQUES



Réservoirs fixes aériens : quelles réglementations ?



  • L’installation de réservoirs fixes est soumise à certaines prescriptions. Ainsi, si la capacité totale du stockage est au plus égale à 6 t, il faut appliquer l’arrêté du 30 juillet 1979 relatif aux règles techniques et de sécurité applicables aux stockages fixes d’hydrocarbures liquéfiés non soumis à la législation des installations classées ou des ERP, modifié par l’arrêté du 5 février 1991.?



  • Les installations de GPL relèvent de la rubrique N° 1412 pour les stockages vrac et bouteilles présents sur un site qui fait partie de la réglementation sur la protection de l’environnement définie dans le décret n° 77-1133 du 21 septembre 1977.?



  • Si la masse de gaz est comprise entre 6 et 50tonnes, l’installation relève du régime déclaratif selon les prescriptions générales de l’arrêté du 23 août 2005. En fonction des différents seuils, 6 à 15 tonnes inclus, 15 à 35 tonnes inclus et 35 à 50 tonnes exclus, cet arrêté fixe des prescriptions techniques spécifiques.?



  • Si la masse de gaz est supérieure à 50 tonnes, l’installation relève alors du régime de l’autorisation. L’exploitant doit fournir une étude de dangers qui justifie qu’il met en œuvre toutes les mesures de maîtrise du risque interne de l’établissement et se conformer aux prescriptions des arrêtés du 29 septem­bre 2005.




Responsabilités de l’installateur



Toute entreprise qui souhaite obtenir l’appellation “Professionnel Gaz” (PG) doit s’adresser à l’une des organisations professionnelles et satisfaire aux obligations de la Convention Nationale PG du 22 novembre 2006 signée entre les organisations professionnelles et l’association habitA+.?



Le dispositif qualité lié à l’appellation PG et régi par la Convention Nationale PG a pour objectif d’apprécier et de promouvoir la qualité des prestations effectuées par les entreprises titulaires de l’appellation PG. Il constitue un indicateur de la qualité des travaux exécutés au regard du référentiel défini par habitA+ et appliqué par les organismes de contrôle agréés par le ministère ayant signé avec habitA+ une convention qui les engage au respect des cahiers des charges.



La convention s’applique aux certificats de conformité de modèle 2 et modèle 4. Les installations correspondantes sont soumises à des contrôles par sondage (toutes les 25 installations ou à minima une fois par an quelle que soit la nature du gaz), réalisés par l’organisme agréé (pour l’instant Qualigaz) selon des procédures approuvées par le ministre chargé de la sécurité du gaz.



Le maintien de la qualification des installateurs précités doit être subordonné au résultat satisfaisant de ces contrôles par sondage. Si un installateur ne possède pas l’appellation PG, il est contrôlé systématiquement par les organismes Qualigaz ou Norisko, sur toutes les installations réalisées.





Source : batirama.com / Michèle Fourret
