Au Forum EnerGaïa, qui s’est tenu à Montpellier les 10 et 11 décembre 2025, on ne pouvait pas oublier qu’un système photovoltaïque est une installation électrique en courant continu et en courant alternatif qui requiert des solutions de monitoring spécifiques, des organes de coupure et de protection particuliers. Nous avons examiné de près les solutions proposées par ABB, Legrand, Mersen et Schneider Electric.

Premier constat, tous quatre tiennent compte de l’augmentation de la puissance et de la complexité des installations photovoltaïques. La puissance des panneaux PV augmente, le standard en maison individuelle est de venu le panneau de 500 Wc. De plus en plus fréquemment, on stocke l’électricité et on charge des véhicules électriques.

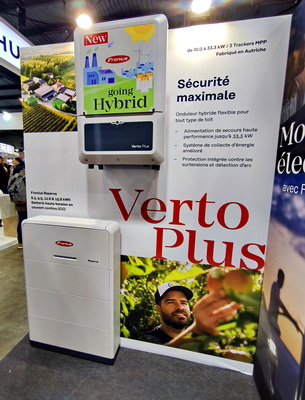

Pour tenir compte des nouveaux usages du photovoltaïque, notamment le chargement/déchargement des stockages d’électricité en batteries alimentés par les panneaux photovoltaïques du site, les industriels, dont Fronius, multiplient les offres d’onduleurs hybrides, capables de gérer le chargement (AC vers DC) des batteries et leur déchargement (DC vers AC). Fronius proposait à EnerGaïa une offre complète : onduleur hybride, stockage Fronius Reserva dont quatre peuvent fonctionner en parallèle avec les onduleurs Fronius GEN24 Plus ou Fronius Verto Plus pour atteindre des stockages importants de 252 kWh. Le tout communicant en Modbus RTU (RS485) ou Modbus TCP. © PP

Pour les architectures de 800 VAC

Avec leur montée en puissance, les installations photovoltaïques adoptent de plus en plus des architectures de 800 VAC (tension de 800 Volts en courant continu). L’augmentation de la tension améliore la densité de puissance dans les équipements et réduit le coût des équipements des installations. Du coup, ABB montrait à EnerGaïa des solutions 800 VAC qui divisent par deux le coût des équipements PV des grandes installations grâce à une densité de puissance élevée et des câbles plus compacts.

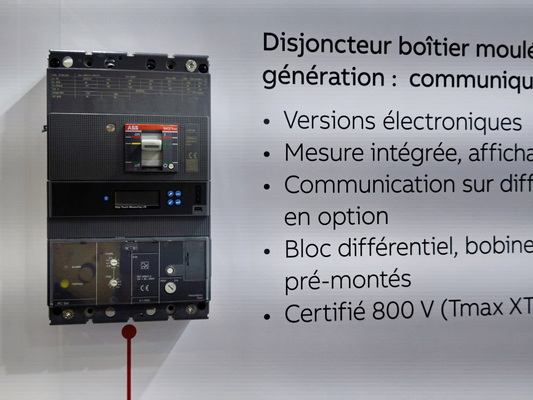

Le disjoncteur Tmax XT5-HVA8 d’ABB est contenu dans un boîtier moulé, conçu pour les applications en tension de service jusqu’à 800 VAC avec un pouvoir de coupure jusqu’à 50 kA. Ils sont destinés à la protection des réseaux AC (Courant Alternatif) et constituent une solution pour les circuits où une seule protection contre surcharges et courts-circuits est nécessaire. © PP

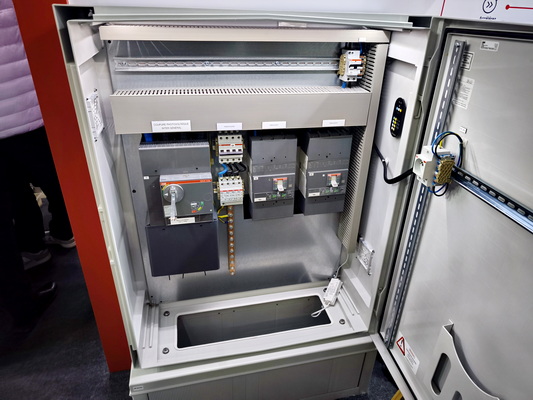

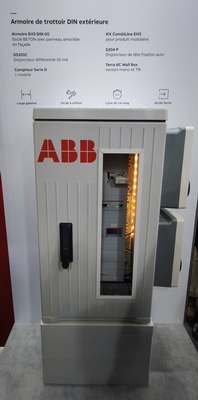

Les armoires de trottoir ABBEH3 sont fabriquées en polyester renforcé de fibres de verre, pour une excellente protection contre la corrosion, les chocs et les intempéries. Elles offrent une protection IP66 contre la poussière et l’eau et IK10 contre les chocs. Elles résistent à des températures de - 35 à +  80 °C. © PP

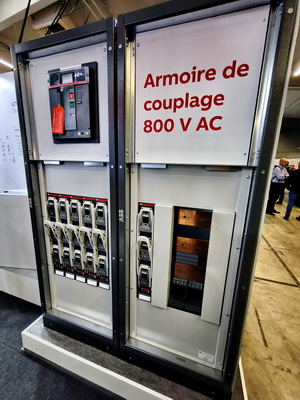

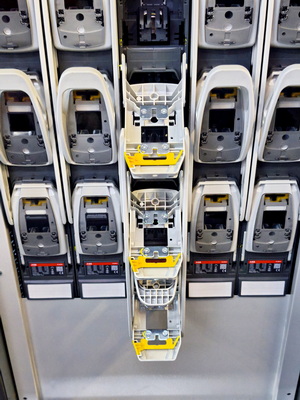

Pour la collecte d'énergie basse tension dans les centrales photovoltaïques de grande taille, ABB lance son System pro E Power 800V AC, un tableau de distribution électrique modulaire et flexible. Il propose une configuration en trois sections. Une première dédiée à la protection peut accueillir jusqu'à 9 interrupteurs-fusibles InLine II par colonne, de catégorie AC-22B à 800 V, incluant les modèles ZLBM1/2/3 à 3 pôles. Ces interrupteurs-fusibles sont équipés d'un indicateur de fusible fondu (EFM) qui alerte en cas de panne. Cela facilite ainsi la maintenance et réduit les temps d'arrêt. Une unité de surveillance électronique des fusibles peut être intégrée si nécessaire. La seconde section est équipée du disjoncteur Emax 2. Cette section peut être placée à côté d'une colonne standard, ce qui offre ainsi une solution certifiée à 800 V. Enfin, la dernière section est dédiée aux composants auxiliaires, tels que le fusible principal, le moniteur d'isolement, le transformateur de tension et les dispositifs de protection, pour la collecte des signaux, la surveillance à distance et la protection du réseau. © PP

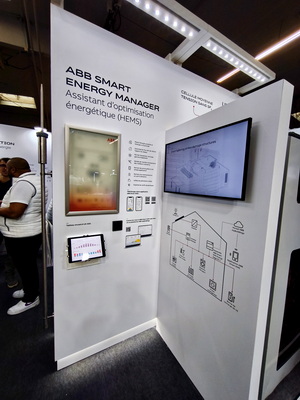

Enfin, ABB Smart EMS est un assistant d’optimisation énergétique conçu pour aider les propriétaires à maîtriser leur consommation, réduire leurs coûts, maximiser leur efficacité énergétique et automatiser la gestion de l’énergie, le tout via une application intuitive. ABB Smart EMS simplifie la gestion de l’énergie, transforme les installations complexes en solutions simples et permet une mise en service en quelques minutes seulement grâce à la modélisation de plus de 300 produits. © PP

Legrand redéfinit la puissance

Legrand a dévoilé à EnerGaïa sa nouvelle gamme d’armoires et de coffrets XL3 HP :

– XL3 HP 160, coffrets de distribution jusqu’à 160 A ;

– XL3 HP 630, armoires de distribution jusqu’à 630 A pour les hôtels, plateaux de bureaux, cliniques et surfaces commerciales ;

– Et XL3 HP 6300 jusqu’à 6300 A pour les aéroports, gares, data centers et l’industrie, qui est associée à la suite logicielle XLPro4 pour les calculs de dimensionnement de ces coffrets et armoires.

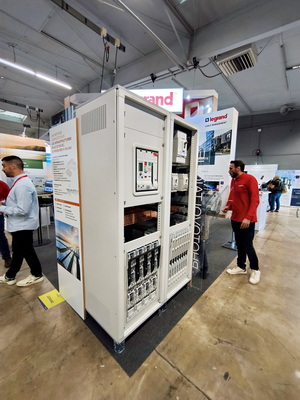

Les armoires XL3 HP 6300 de Legrand offrent jusqu’à 84 dimensions. Leur modularité permet de les caser dans tous les espaces. © PP

Pour les installations photovoltaïques domestiques et en petit tertiaire, Legrand propose une solution complète : mesure de la production sur site et de la consommation d’électricité poste par poste, pilotage et contrôle des consommation, optimisation pour maximiser l’autoconsommation, tout ça grâce à des appareillages électriques efficaces et à une application spécifique. © PP

Mersen est déjà prêt pour 2000 VDC

Mersen, connu pour ses solutions de protection et d’optimisation pour les installations électriques et photovoltaïques, a montré à EnerGaïa 2025 ses dernières innovations, conçues pour accompagner l’évolution rapide des standards dans les centrales photovoltaïques de grande puissance, avec des offres adaptées au 800 V AC et déjà prêtes pour le passage au 2000 V DC (Volt Courant Continu).

Le passage au 2000 V DC constitue la prochaine étape majeure pour les grandes fermes solaires à onduleurs centraux. En augmentant la tension à puissance équivalente, les installations intègrent davantage de modules PV par chaîne à un courant réduit. Du coup, les pertes de puissance, les sections de câbles et le nombre de composants à installer diminuent également. Résultat : des économies notables sur les coûts d’installation, un meilleur rendement global et une amélioration du coût actualisé de l’électricité produit par l’installation PV.

Mersen présentait aussi à EnerGaïa l’extension de son innovation ProGrid : une gamme de solutions complètes de protection et de gestion de l’énergie dédiée aux réseaux électriques : stations de transformation HT/BT, TGBT industriels et grands ensembles résidentiels ou tertiaires.

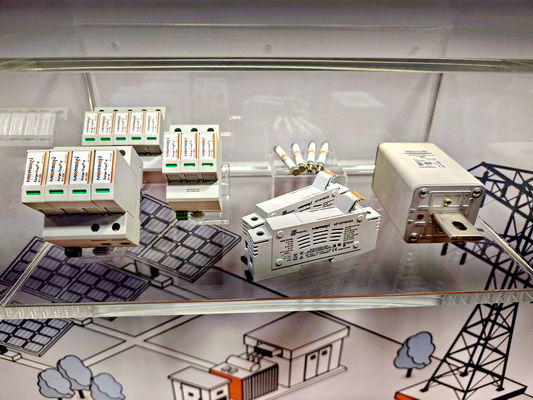

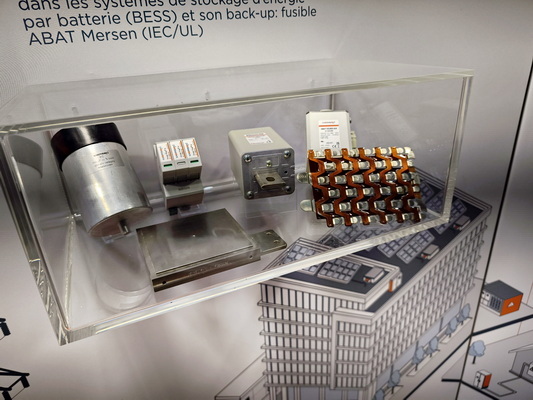

Les fusibles ABAT C DC de Mersen offrent un niveau de protection très élevé pour les conteneurs de batteries et les onduleurs. Conçus pour des applications jusqu'à 1500 VDC avec des courants nominaux allant de 500A à 1250A, les fusibles ABATC sont conformes à la norme IEC 60269-7, la nouvelle norme de protection des batteries. Ils sont conçus pour offrir un pouvoir d'interruption élevé et de faibles pertes de puissance. Fabriqués en France, les fusibles ABATC portent la marque CE. © PP

Les solutions ProGrid reposent sur les interrupteurs-sectionneurs à fusibles NH classiques de Mersen, qui protègent les systèmes de distribution d'énergie dans les bâtiments et les réseaux électriques depuis des décennies. Elles représentent une nouvelle génération de dispositifs visant à optimiser la fiabilité et la sécurité des infrastructures de distribution, tout en facilitant la maintenance prédictive et l’efficacité énergétique. Elles protègent le réseau basse tension contre les surintensités et permettent désormais la numérisation du réseau. © PP

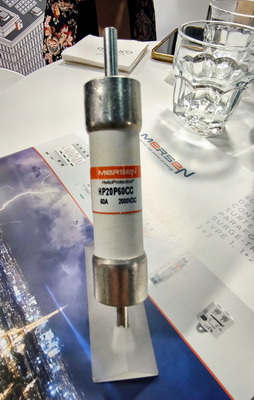

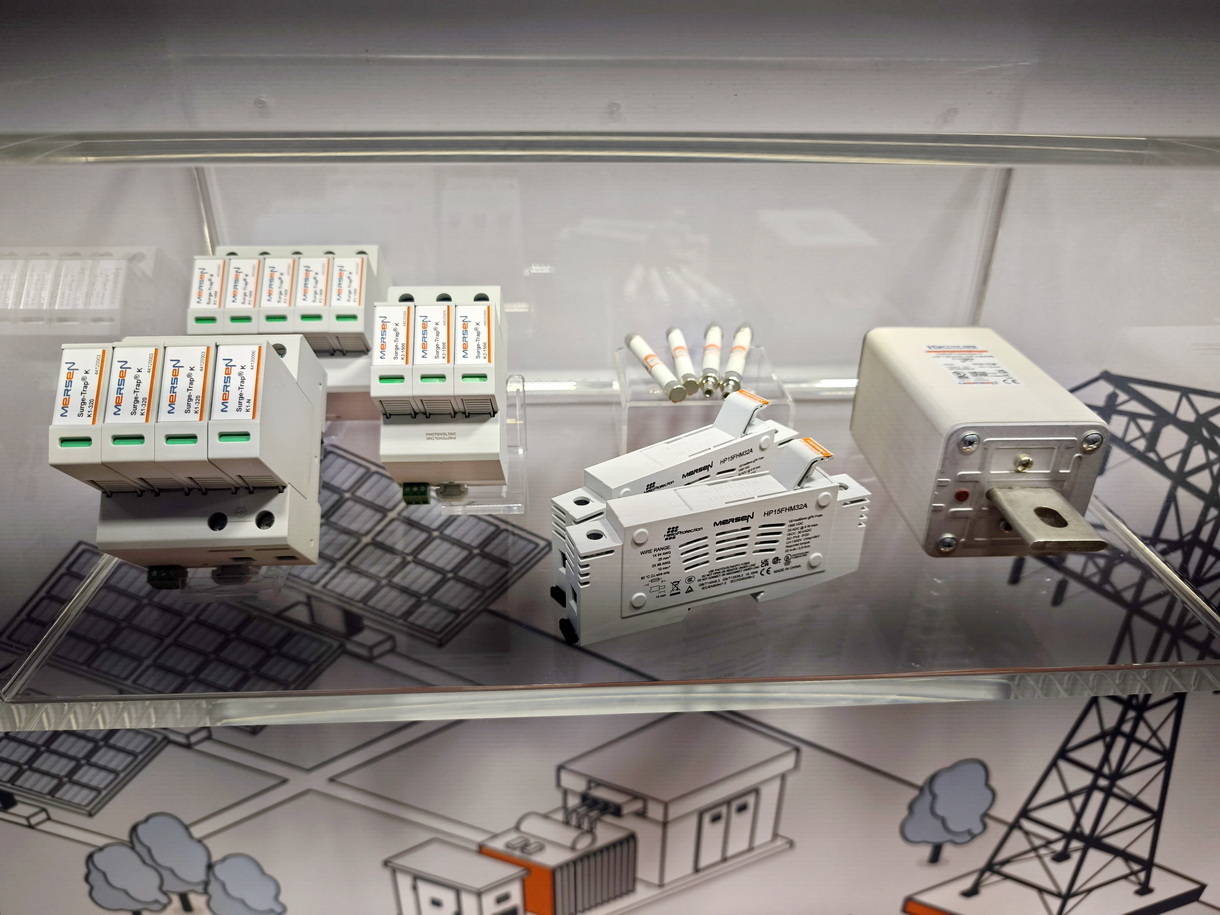

La gamme de fusibles photovoltaïques à 2000 VCC (Volts Courant Continu) de Mersen est conçue spécialement pour répondre aux demandes d’ampérage plus élevé des nouveaux circuits PV. Le modèle 22 x 85mm de Mersen est conçu pour supporter des charges cycliques et des conditions thermiques difficiles des applications à fort ampérage. Ces fusibles à 1500 VCC sont conçus pour un faible pouvoir de coupure minimum de 1,35 fois la valeur du courant nominal du fusible, permettant une interruption sécuritaire du circuit dans des conditions typiques de faible courant de faute. En plus du terminal à férule standard, les fusibles sont également disponibles avec des terminaux à capuchon de sertissage pour les applications de fusibles en ligne. La borne unique de sertissage de fil (option CC) permet une connexion fil-fusible sans soudure pour une encapsulation du moule sur le fusible et le câblage. ©PP

Schneider Electric prépare les microgrids

À EnerGaïa 2025, Schneider Electric exposait peu de matériel, seulement ses bornes de chargement de véhicules électriques et une caisse en carton figurant sa nouvelle offre de stockage d’électricité, mais plutôt les dernières évolutions de ses logiciels de supervision, notamment pour la gestion et le pilotage des microgrids. Selon l’industriel, un microgrid est un ensemble de ressources électriques distribuées, comprenant des charges flexibles (le chargement de véhicules électriques, par exemple), toutes sortes de productions comme du photovoltaïque et/ou de l’éolien, ainsi que du stockage d’électricité, tout ça en parallèle du réseau de distribution publique ou bien connecté au réseau. Si le microgrid est connecté au réseau, l’objectif doit être de maximiser l’autoconsommation, de gérer le back-up, … Pour ça Schneider Electric présentait un EMS (Energy Management System) spécifique, baptisé EcoStruxure Microgrid, réactif sur site et capable de piloter le système.

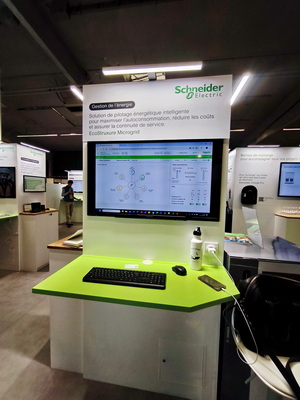

EcoStruxure Microgrid de Schneider Electric est connecté pour être prédictif. Grâce à sa connexion internet, il reçoit les prévisions météo, ce qui lui sert à prévoir la production PV du site pour les prochaines 24 heures. Son observation du fonctionnement du site, lui permet de prévoir les consommations. Il utilise toutes ces informations pour maximiser l’autoconsommation. © PP

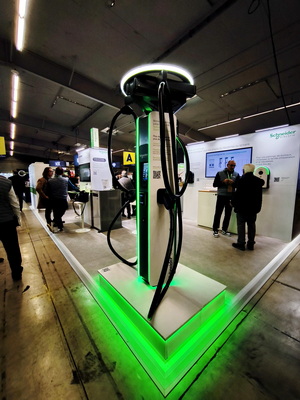

Schneider Electric présentait ses trois nouvelles bornes de recharge de véhicules électrique de 60, 180 et 320 kW, conçus pour les flottes de véhicules électriques commerciaux et industriels. © PP

Enfin Schneider Electric annonçait à EnerGaïa son grand retour au stockage d’électricité avec des batteries LFP dans un caisson monobloc contenant l’onduleur hybride. L’unité de base stockera 250 kWh avec une puissance de sortie de 100 kW. Dix unités peuvent être montées en parallèle : jusqu’à 2500 kWh stockés. ©PP
