Intersolar 2013: le solaire thermique innove toujours

Intersolar 2013: le solaire thermique innove toujours

Bonne nouvelle, les développements techniques en solaire thermique se poursuivent ! Au salon Intersolar 2013 à Munich, de nombreux exposants montrent des solutions originales.





Du 19 au 21 juin, Intersolar 2013 accueille 50 000 visiteurs et 1500 exposants sur le thème du solaire : depuis le four solaire de camping jusqu'aux installations solaires thermiques et photovoltaïques industrielles, avec ballons, accumulateurs électriques, en passant par tous les composants nécessaires pour construire des panneaux solaires.

Cette année, le solaire thermique relève la tête. Il faut dire qu'il était écrasé depuis 5 ou 6 ans par l'insolent développement du photovoltaïque. Intersolar 2013 ré-équilibre les surfaces et le solaire thermique occupe quatre halls et demi sur 12.

Ré-inventer le panneau-plan



Deux fabricants se sont lancés dans la ré-invention du panneau solaire thermique plan. L'autrichien Hoval a pris son temps, mais cette société familiale autrichienne, connue pour ses chaudières, ses pompes à chaleur et ses solutions de ventilation avancées, présente pour la première fois à Intersolar 2013 son nouveau panneau-plan Hoval UltraSol, certifié Solar Keymark.

Il est disponible en deux modèles UltraSol et UltraSol eco, tous deux en versions horizontales (2050 x 1230 x 54 mm) et verticale (1230 x 2050 x 54mm). Comme Hoval arrive longtemps après la bataille, son produit ne pouvait pas être comme tous les autres.

Premièrement, il a réussi a atteindre un rendement global n0 de 85%. Ce qui, en Autriche, se traduit par une production de chaleur minimale annuelle de 525 kWh/m².

Une épaisseur de seulement 54 mm !



Deuxièmement, leur épaisseur est de 54 mm seulement, ce qui en fait un candidat idéal pour l'encastrement en toiture.

Troisièmement, ils sont fournis avec un système de raccordement enclipsable qui permet d'en raccorder jusqu'à 12 en série (boucle de Tichelmann). Au-delà de 12, il faut créer un second groupe.

Enfin, Hoval a mis au point un système de montage extrêmement simple en aluminium extrudé, qui prend en charge le montage encastré en toiture, superposé ou sur châssis sur toiture-terrasse.



Un système de montage inédit



Autre fabricant, l'israélien Tigi Honeycomb Collectors a développé une solution pour réduire très fortement la perte de chaleur par convection. En effet, par temps froid ou frais, mais ensoleillé, une convection se créée dans un collecteur plan entre l'absorbeur et la plaque vitrée qui ferme le collecteur.

Cette convection réchauffe la vitre, ce qui engendre une perte de chaleur si la température ambiante est plus faible que celle de l'absorbeur. Tigi installe entre la vitre et l'absorbeur une structure en nid d'abeille transparente.

Collée à la vitre, cette structure ne réduit pas du tout le passage de la lumière et de la chaleur vers l'absorbeur, mais elle supprime pratiquement toute convection entre vitre et absorbeur.

Le collecteur Tigi HC. 1 affiche un rendement global ?0 de 80,3% pour des dimensions de 2028 x 1028 x 180 mm. Mais surtout, il est capable de produire de l'eau jusqu'à 250°C. Ce qui le rend bien adapté aux applications de chauffage ou de production de grandes quantités d'eau chaude sanitaire (hôtels, piscines, etc.).






Des collecteurs pour chauffer l'air



Plusieurs exposants présentent des collecteurs destinés à chauffer l'air, qui est ensuite valorisé dans un échangeur air/air pour la ventilation double-flux ou dans un échangeur air/eau pour le conditionnement d'air.

SolarVenti (www.solarventi.dk), par exemple, propose une gamme de 5 collecteurs thermiques à air. Baptisés SV3,  7, 14, 20 et 30, ils sont destinés au chauffage direct par air ou indirect par ventilation double-flux de maisons de 25 à 150 m².

Sur le marché allemand, le prix public TTC (TVA de 19%) de ces collecteurs varie de 434 à 1842 €. La quantité d'énergie fournie par an varie de 200 à 2100 kWh.

De son côté, l'allemand D&K Solar propose un capteur à base de tubes sous vide avec raccordement. Ils sont montés sur des panneaux réflecteurs qui concentrent la chaleur et contribuent à accroître le rendement.

Chaque tube cède sa chaleur par un caloduc dans le collecteur supérieur ou circule de l'air. D&K Solar propose des collecteurs de 5 (0,5 kW nominal) à 20 (2,02 kW) tubes.

Sur la page d'accueil de son site internet (http://www.dk-solar.de/index.html), une webcam filme en permanence la performance des capteurs montés sur le toit de ses propres locaux. Aujourd'hui 19 Juin à 17H20, la température extérieure est de 23,3°C. La température de l'air en sortie des collecteurs atteint 87°C.



Quelques innovations

©Hoval

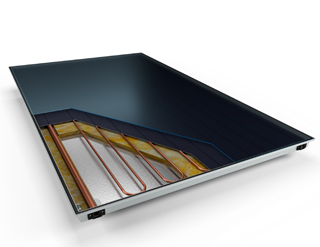

  1. Le nouveau collecteur UltraSol ne dépasse pas 54 mm d'épaisseur. Il fait appel à un cadre tout aluminium et à une isolation thermique très performante.



©PP



  1. La liaison, en bas et en haut, entre deux collecteurs s'effectue à l'aide de manchons portant des joints O-ring (toriques) prémontés : pas d'outil nécessaire. Il est possible de raccorder en série jusqu'à 12 collecteurs.



©PP



  1. Les collecteurs de  Tigi Honeycomb Collectors comportent un dispositif qui supprime pratiquement toute perte de chaleur par convection. Ils peuvent fournir une température de 250°C.





  1. L'espagnol SRB a mis au point un panneau plan sous vide. Grâce au vide, il n'y a presque plus de perte de chaleur. Il peut monter à plus de 250°C. Son premier grand chantier sera mis en service le 26 juin : 282 collecteurs (1139 m²) sont installés horizontalement sur le toit des bâtiments de l'aéroport de Genève. Ils fourniront un fluide à 130°C. Ce qui devrait permettre d'arrêter la chaufferie centrale de l'aéroport quatre à cinq mois dans l'année, tout en fournissant 285 MWh de chaleur par an. Comme à Roissy et à Orly, la chaleur est utilisée à la fois pour le chauffage et pour le rafraîchissement des bâtiments de l'aéroport, grâce à des machines à absorption.



©PP



  1. Le fabricant SolarVenti propose ses modèles de collecteurs thermiques à air ausssi bien pour le chauffage ou le préchauffage des maisons individuelles que pour utilisations dans des locaux de stockage ou des locaux industriels.





Source : batirama.com / Pascal Poggi
