Briques terre cuite : implanter facilement des cloisons

Briques terre cuite : implanter facilement des cloisons

Ce système breveté autorise l’association de briques de cloisons terre cuite à un dispositif de guidage du 1er rang.





Ce sytème Rectiguide, proposé par Edilians, est composé d’un rail de guidage métallique prééquipé d’une bande résiliente haute performance en liège de 10 mm, encollé au support. Il permet d’accroître la qualité des cloisons. Dès le premier rang, les briques sont alignées et le système garantit la planéité de la cloison. Le pied de la cloison est renforcé, ce qui permet de mieux résister aux éventuelles dilatations des planchers chauffants.



Réduction du temps de mise en œuvre



Lorsque le système est mis en place, le montage de la cloison est accéléré par la stabilité et l’alignement immédiat des briques. Le travail peut être réparti entre les membres de l’équipe et le montage de la cloison peut être confié à un apprenti en toute sérénité. Enfin, le système sert de repère commun à l’ensemble des corps d’Etat (menuisiers, électriciens, plombiers…) et garantit une bonne coordination du chantier.



IMPLANTATION










Le tracé des cloisons s'effectue avec le cordeau




























Le rail de guidage est fixé au sol avec un cloueur

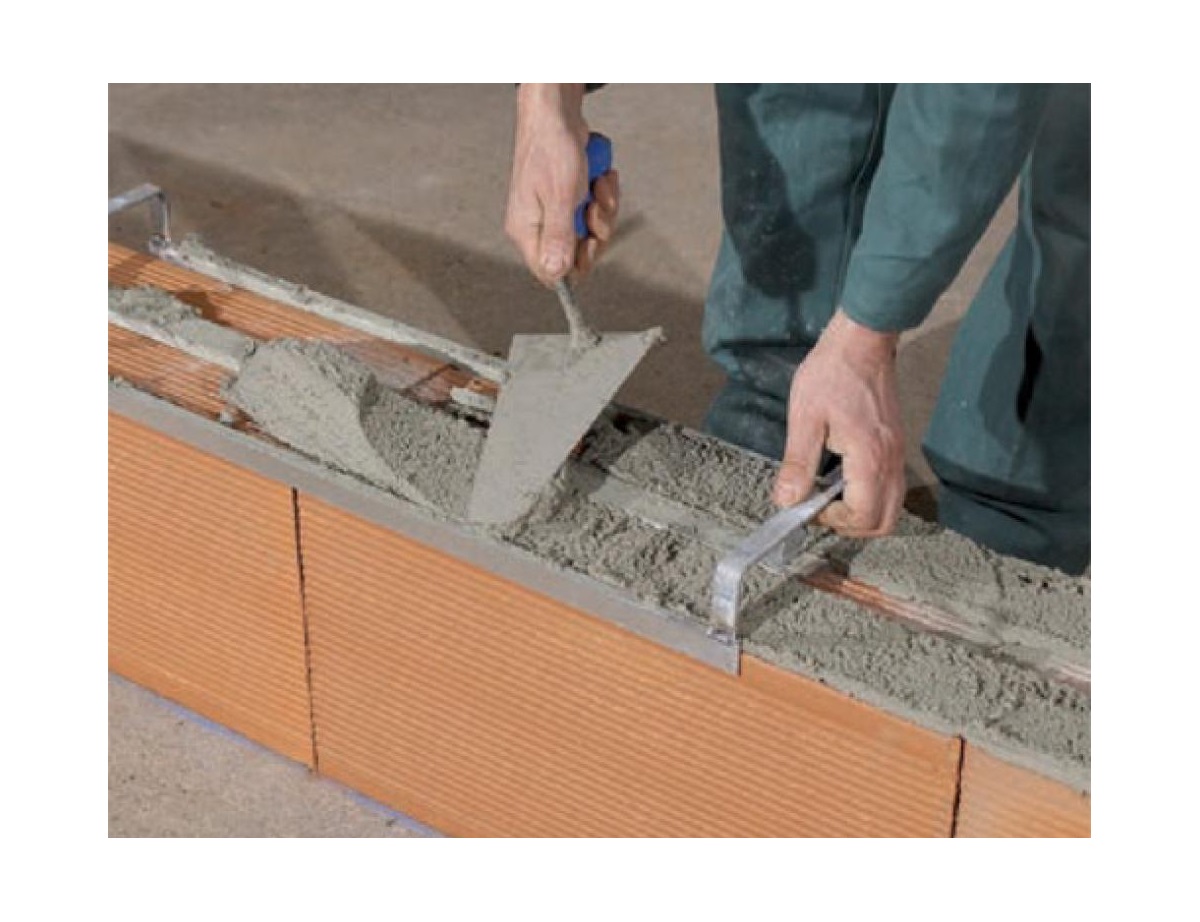

Il suffit d'insérer la brique dans le rail de guidage





















CARACTERISTIQUES TECHNIQUES :



♦ DIMENSION (L x H x L) :

40 x 35 x 2 500 mm ou 50 x 35 x 2 500 mm

♦ CONDITIONNEMENT MINI

(5 boites de 10 unités) : 125 ml








Astuce de pose 1 : Jonction en T









Avant la fixation au sol, le rail métallique doit être découpé.









Insérez le rail sous la bande en liège.










Le système est ainsi parfaitement aligné.

























Astuce de pose 2 : Aboutage des rails










Découpez le rail en pointe.









Insérez le rail découpé sous la bande de liège










Ajustez les rails
































Astuce de pose 3 : Jonction en angle








Découpez le rail d'un côté.












  Insérez le rail découpé sous la bande de liège.












Le système est ainsi ajusté.

















Astuce de pose 4 : Câbles électriques








Avant la fixation, découpez les bords du rail métallique.












  Découpez la brique pour laisser un passage aux câbles.











Graissez au plâtre ou déposez de la colle avant d'insérer la brique.
