Comparer les isolants thermiques est un art délicat, mais pas impossible

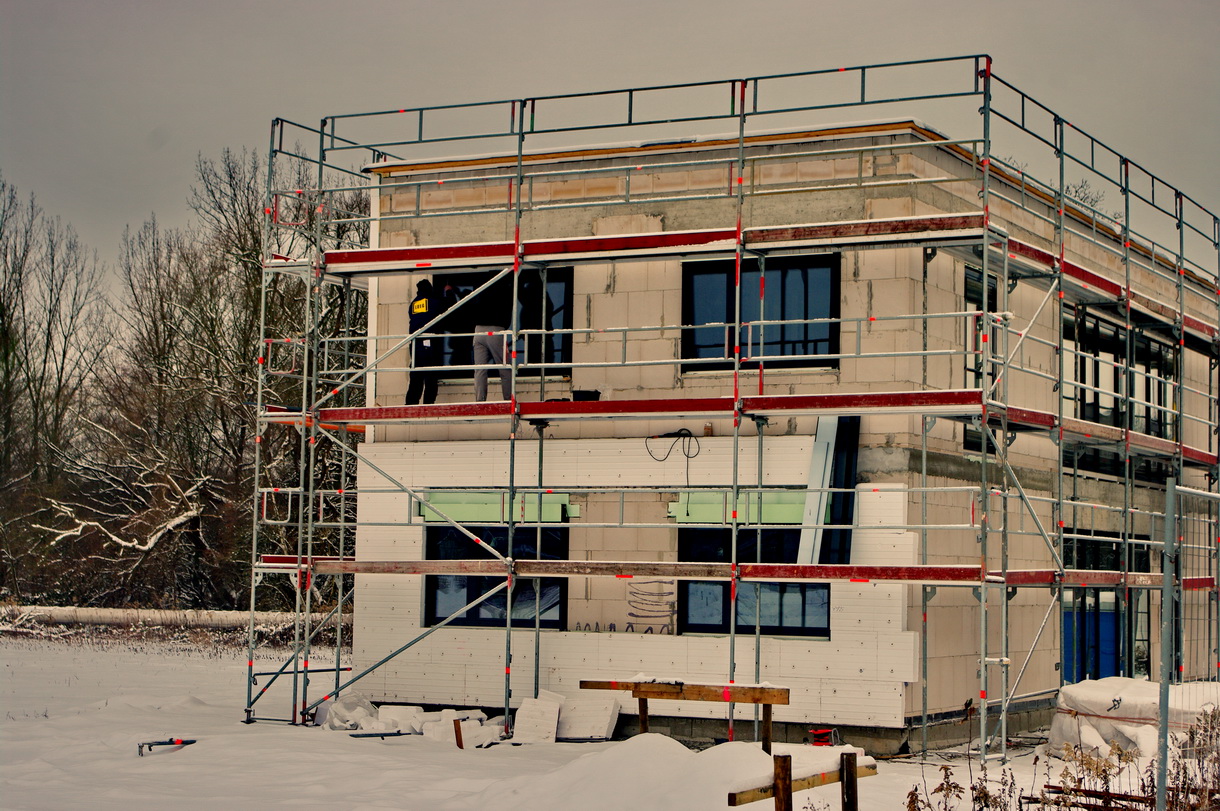

Chantier d'isolation par l'extérieur en PSE

Pour comparer les isolants entre eux, nous nous limitons à un seul emploi, l’ITE, et à un intervalle de résistance thermique compris entre 3,5 et 4,7 m².K/W. Tout ça à partir des FDES.




L’un de nos récents articles sur la visite d’une usine de production de PSE a suscité à la fois critiques et franches insultes. Nous avons donc décidé de regarder les isolants d’un œil froid : à travers leurs FDES (Fiche de Déclaration Environnementale et Sanitaire).



L’idée est simple : peut-on évaluer la vertitude d’un isolant thermique en fonction de sa résistance thermique ? Sur le site de la base INIES, on trouve 1.869 FDES sur l’isolation thermique. Celles que l’on doit utiliser dans un calcul RE2020, par exemple. Elles sont toutes réalisées dans des conditions très normées, puis vérifiées par des acteurs certifiés pour cela. Mais 1869 FDES, c’était à la fois un peu trop pour les analyser toutes et dépourvu de signification, puisque les emplois de l’isolation font appel à des matières aux caractéristiques très différentes.



Nous nous sommes donc concentrés sur un seul emploi : les isolants thermiques et acoustiques pour mur en ITE (Isolation Thermique par l’Extérieure), plus que 264 fiches.



Dix matières isolantes



Dix matières isolantes sont listées dans le chapitre ITE de la base INIES :

  • Laine et fibre de bois (41 FDES),
  • Laine de verre (71),
  • Laine de roche (62),
  • Polystyrène expansé (PSE, 29),
  • Polystyrène extrudé (XPS, 13),
  • Polyuréthane (PU, 24),
  • Résine phénolique (PIR, 4),
  • Polyester (0 FDES, curieusement),
  • Verre cellulaire (6),
  • Herbe ensilée (12).



Ces dix matières pour l’ITE sont proposées sous forme de produits par 19 marques différentes, de ETEX France Building Performance (Siniat) à Soprema SAS, en passant par Gramitherm Europe SA, Gutex, Hirsch France, Knauf, Knauf Insulation, Saint-Gobain Isover, Parexlanko, Rockwool, …



Comme on peut le remarquer, la paille ne figure pas dans la base INIES pour un emploi en ITE.



Parmi les FDES des produits consacrés à l’ITE sur la base INIES, ont trouve des résistances thermiques de 2 à plus de 6 avec des épaisseurs très différentes. Nous avons donc, pour donner un sens aux comparaisons, restreint les résistances thermiques à un intervalle compris entre 3,5 et 4,7 m².K/W.



Nous avons retenu deux critères pour comparer les isolants entre eux : la contribution au réchauffement climatique exprimé en kgCO2eq et l’utilisation totale des ressources d’énergie primaire non renouvelables, exprimée en MJ. Nous avons retenu seulement les FDES "hors fixations" et "hors accessoires de pose" pour ne pas introduire de distorsions. Toutes les FDES, en effet, ne prennent pas en compte les accessoires et fixations.



Au bout du compte, il nous reste 35 FDES sur des produits consacrés à l’ITE, sans accessoires ni fixations, dont la résistance thermique est comprise entre 3,5 et 4,7. Les FDES prennent en compte la fabrication, la vie en œuvre et la fin de vie des produits, soit leur cycle de vie en totalité.



Il restait un point épineux. Toutes les FDES sont calculées pour 1 m² d’ITE, mais la plupart sont données pour une Durée de Vie de Référence (DVR) de 50 ans, sauf la FDES de produit en verre cellulaire dont la DVR atteint 100 ans. Pour que notre comparaison soit valable et ramenée à 100 ans, nous avons donc multiplié par deux la contribution au réchauffement climatique et la consommation totale d’énergie non renouvelable, puisqu’une DVR de 50 ans signifie que pour atteindre 100 ans de vie en œuvre, le produit sera remplacé une fois.



Notre analyse présente tout de même un défaut, que nous n’avons pas surmonté : la prise en compte de tous les autres composants (fixations, bardages, enduits, etc.) pour obtenir un système d’ITE complet peut parfaitement changer le résultat



Les isolants à base végétale sont avantagés en termes de contribution au réchauffement



Première considération, pour des résistances thermiques peu différentes, allant de 3,5 à 4,7 m².K/W et pour une DVR de 100 ans, les produits d’origine biologique – laine et fibre de bois, herbe ensilée – sont nettement avantagés du point de vue de la contribution au réchauffement climatique exprimé en kgCO2eq, montrant tous des résultats négatifs en raison du fait qu’ils constituent un puits de carbone. Avec une consommation totale d’énergie renouvelable de 17,62 MJ sur 100 ans et une contribution négative de -11,02 au réchauffement climatique, l’herbe ensilée est la solution offrant l’empreinte environnementale la plus faible. ©PP



En termes de consommation d’énergie primaire non renouvelable, certaines fibres de bois, la mousse phénolique, le polyuréthane sont particulièrement mal placés. Un produit en fibre de bois peut offrir un résultat négatif en termes de contribution au réchauffement, mais atteindre une consommation d’énergie primaire non renouvelable de 626 MJ sur 100 ans, contre 522 pour le pire des PSE (R = 3,5) et 348 MJ pour le meilleur PSE (R = 3,85). La meilleure des laines de bois en termes de consommation d’énergie primaire non renouvelable sur 100 ans atteint 504 MJ, mais offre un résultat négatif de <-21,4 kgCO2eq en ce qui concerne sa contribution au réchauffement.



Second enseignement, le procédé de fabrication précis des produits pèse lourds. Clairement, des PSE avec des résistances thermiques comparables de 3,5 et 3,85 atteignent des consommations d’énergie primaire non-renouvelable en MJ très différentes, passant de 528 à 342 MJ.



Troisième constat, les laines de verre sont plutôt globalement bien situées, avec des consommations d’énergie non renouvelable de 135,2 à 316 MJ pour des R de 3,8 à 4,7 et des contributions au réchauffement climatique de 4,86 à 16,8 kgCO2ep sur 100 ans.



Le verre cellulaire n’est pas mal situé non plus, surtout lorsqu’on se souvient qu’il est parfaitement insensible à l’humidité : R = 4,62 pour 19,1 kgCO2eq et 329 MJ.



L’axe vertical porte les consommations d’énergie primaire non renouvelable pendant 100 ans, en MJ. L’axe horizontal affiche la contribution au réchauffement en kgCO2ep pendant 100 ans. Clairement les matières dont la contribution au réchauffement est la plus faibles – à gauche – ne sont pas nécessairement celles qui consomment le moins d’énergie primaire en 100 ans, à l’exception de l’herbe ensilée. ©PP





Toutes les comparaisons au-dessus ne tiennent pas compte du système complet pour réaliser une ITE : fixation, protections, bardages, enduits, etc… La prise en compte de tous ces composants était trop compliquée pour nous, avouons-le, mais pourrait remettre en cause les hiérarchies fondées sur les seules FDES des produits d’isolation thermique par l’extérieur. ©PP



Il reste encore bien autres aspects à prendre en compte dans le choix d’un isolant thermique : ses émissions de COV, sa réaction au feu, sa réaction aux moisissures, sa résistance à la traction, à la diffusion de vapeur, etc. ©PP



Voici toutes les FDES que nous avons retenues, rangées par consommation croissante d'énergie primaire sur 100 ans :

Nom du produit Marque Matière Résistance thermique en m².K/W Réchauffement climatique en kgCO2eq sur 100 ans Utilisation totale des ressources d'énergie primaire non renouvelables (MJ) sur 100 ans
GRAMITHERM® 160 (v.1.3) Gramitherm Herbe ensilée 4 -11,02 17,62
Cladirol 35 Plus 133 mm (v.1.2) Saint-Gobain Isover Laine de verre MW 3,8 4,86 135,2
Isofacade 35R Voile de verre noir 140 mm (v.1.2) Saint-Gobain Isover Laine de verre MW 4 5,8 151,8
Isofacade 35R 140 mm (v.1.3) Saint-Gobain Isover Laine de verre MW 4 5,38 158,6
Cladirol 35 Plus 154 mm (v.1.2) Saint-Gobain Isover Laine de Verre MW 4,4 5,72 159,4
KNAUF INSULATION Laine de Verre ECOSE SmartFaçade 35 R 140 mm (v.1.3) Knauf Insulation Laine de verre MW 4 5,56 172,4
KNAUF INSULATION Laine de Verre ECOSE SmartFaçade 35 BR 140 mm (v.1.2) Knauf Insulation Laine de verre MW  4 9,02 208
CLADIPAN 32 110 mm (v.1.2) Saint-Gobain Isover Laine de verre MW 3,45 13,68 216
CLADIPAN 32 130 mm (v.1.2) Saint-Gobain Isover Laine de verre MW 4,1 16,8 266
Rockglace 140mm (v.1.1) Rockwool Laine de roche MW 4 8,02 270
CLADIPAN 32 150 mm (v.1.2) Saint-Gobain Isover Laine de verre 4,7 20 316
FOAMGLAS T3+ (Epaisseur de 130 mm) (v.1.1) Pittsburgh Corning France Verre Cellulaire 3,62 19,1 329
Sto-Panneau Isolant Top 31 120 mm - Panneau d’isolation en polystyrène expansé contenant des particules de graphite - (accessoires de pose exclus) (v.1.1) Sto PSE graphité 3,85 14,8 348
Ecorock Duo PR 140mm (v.1.2) Rockwool Laine de roche MW 4 41,4 368
Cellomur® Ultra - Graphipan® 31 - Solichape® Ultra - Stisol® Bardage Ultra 140 mm (v.1.1) Hirsch France PSE 4 13,54 370
Cellomur® Ultra - Graphipan® 31 - Solichape® Ultra - Stisol® Bardage Ultra 140 mm (v.1.1) Hirsch France PSE 4 13,54

370

Cellomur® Ultra - Graphipan® 31 - Solichape® Ultra - Stisol® Bardage Ultra 140 mm (v.1.1) Hirsch France PSE 4,5 13,54 370
Cellomur® - Stisol® Bardage - Stisol® Veture - Stisol® 50 160 mm (v.1.1) Hirsch France Mouse Phénolique PF 4,2 15,04

418

Cellomur® Fondation 1,2m - Terradall® MI - Stisolétanch® BBA - Stisol® Th36 120 mm (v.1.1) Hirsch France PSE 3,35 15,66 432
PARNATUR ISOLANT FIBRE DE BOIS 145 mm d’épaisseur, R = 3,70 m².K/W (hors accessoires de pose) (v.1.2) Parexlanko Fibres de bois 3,7 -21,4 504
Panneau d’isolation en fibres de bois PAVAWALL® SMART 145 mm d’épaisseur, R = 3,70 m².K/W (hors accessoires de pose) (v.1.2) Soprema Fibres de bois 3,7 -21,4 504
Graphipan® 30 - Maxissimo® - Stisolmur® Ultra BA RC120 100 mm (v.1.1) Hirsch France PSE 3,25 18,74 512
Isover ETICS 35 140mm (hors accessoires de pose) (v.1.1) Saint-Gobain Isover Laine de roche MW 4 29,2 520
Maxisol® - Stisoletanch® Access - Cellomur® Fondation 3,8m 120 mm Hirsch France PSE 3,5 18,34 522
Panneau d’isolation en fibres de bois Pavawall® GF et GF XL 140 mm d’épaisseur, R = 3,50 m².K/W (hors accessoires de pose) (v.1.3) Soprema Fibres de bois 3,5 -24 540
GUTEX Thermowall-L® (v.1.1) Gutex Fibres de bois 3,82 5,14 544
PARNATUR ISOLANT FIBRE DE BOIS 160 mm d’épaisseur, R = 4,1 m².K/W (hors accessoires de pose) (v.1.2) Parexlanko Fibres de bois 4,1 -23,4 556
Panneau d’isolation en fibres de bois PAVAWALL® SMART 160 mm d’épaisseur, R = 4,1 m².K/W (hors accessoires de pose) (v.1.3) Soprema Fibres de bois 4,1 -23,4 556
Kingspan Kooltherm K5 (v.1.1) Kingspan Mousse Phénolique  4,05 26,8 764
Panneau d’isolation en fibres de bois ISOLAIR® et ISOLAIR® MULTI 180 mm d’épaisseur, R = 4,35 m².K/W (hors accessoires de pose) (v.1.2) Soprema Fibres de bois 4,35 6,66 802
Kingspan Kooltherm K15 (v.1.1) Kingspan Mousse Phénolique  4,05 42 826
Panneau d’isolation en fibres de bois ISOLAIR® et ISOLAIR® MULTI 180 mm d’épaisseur, R = 4,35 m².K/W (hors accessoires de pose) (v.1.2) Soprema Fibres de bois 4,35 6,66 802
Kingspan Kooltherm K15 (v.1.1) Kingspan Mousse Phénolique  4,05 42 826
MULTISOL 110 140 mm (v.1.2) Isonat SA Laine et Fibres de bois 3,45 6,56 922
MULTISOL 140 160 mm (v.1.3) Isonat SA Fibres de bois 3,8 8,16 1316


Source : batirama.com / Pascal Poggi
