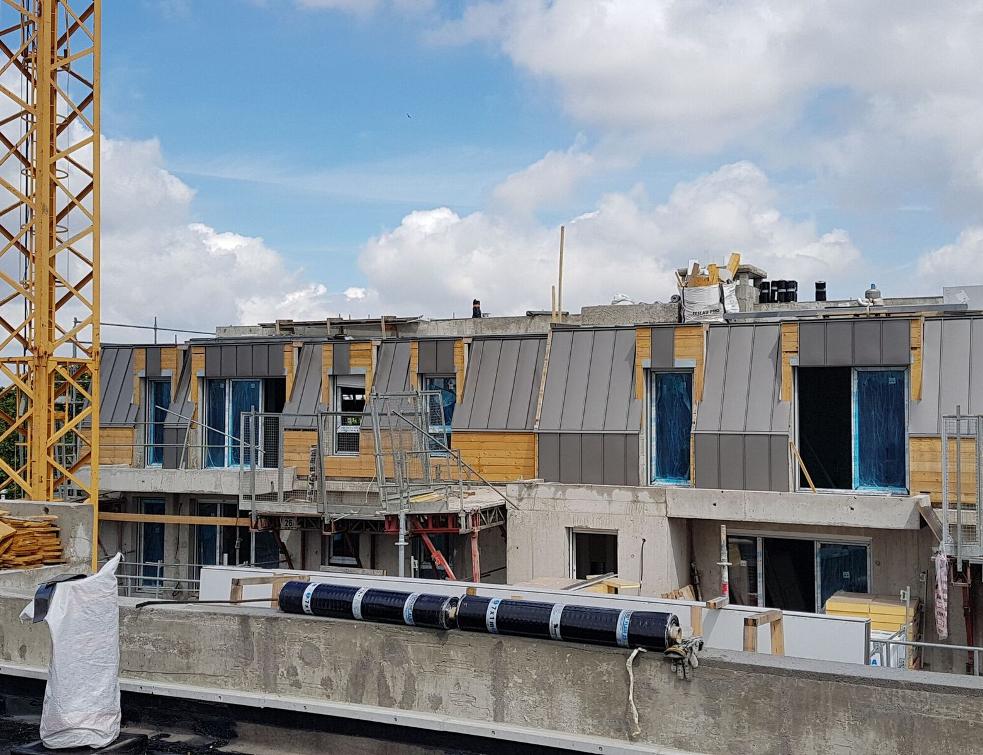

Afin de garantir la pérennité des couvertures mises en œuvre, il est essentiel de respecter les prescriptions techniques spécifiques aux différentes zones climatiques de France. Photo © STM

Domaine d’application



Le NF DTU 40.44 "Couvertures par éléments métalliques en feuilles et longues feuilles en acier inoxydable" donne les prescriptions de mise en œuvre de couverture :

• à tasseaux et couvre-joints, en feuilles et longues feuilles ;
• à joints debout en feuilles et longues feuilles ;

sur des ossatures établies conformément aux Règles de l’Art dont elles dépendent.



Le NF DTU 40.44 est applicable :

• à toutes les couvertures planes ou cintrées ;
• pour tous les bâtiments :
  • réalisés en France métropolitaine ;
  • d’hygrométrie faible ou moyenne ;
• aux couvertures en climat de montagne, sous réserve qu’elles soient établies selon la conception de la toiture froide à double ventilation avec étanchéité complémentaire ventilée sur ses deux faces.



Il ne traite pas :

• des ouvrages :
  • accessoires en acier inoxydable pour des couvertures en autres matériaux ;
  • de recueil et d’évacuation d’eaux pluviales ;
• des couvertures formées d’éléments préfaçonnés autoportants.



La version en vigueur de ce NF DTU, à la publication de cette fiche, est celle de juillet 2007.





Matériaux visés





Les exigences que doivent respecter les matériaux nécessaires à la mise en œuvre des couvertures par éléments métalliques en feuilles et longues feuilles en acier inoxydable (acier inoxydable, accessoires en acier inoxydable, pattes de fixation, fixations des bois de couvertures et des pattes, supports de couverture, etc.) sont données dans la partie 1-2 « Critères généraux de choix des matériaux » du NF DTU 40.44.





Mise en œuvre : l’essentiel





Préalable



Le NF DTU 40.44 vise deux types de couvertures en acier inoxydable :

• les couvertures en feuilles et longues feuilles à tasseaux et couvre-joints ;
• les couvertures en feuilles et longues feuilles à joint debout.



Selon le type, plusieurs systèmes de jonctions sont possibles :

• à agrafure simple ;
• à double agrafure ;
• à ressauts.



Avant la mise en œuvre à proprement parler, un certain nombre de précautions est à prendre :

• contact avec les autres métaux :
  • toutes les dispositions doivent être prises pour éviter une contamination ferreuse de l’acier inoxydable ;
  • le contact entre acier inoxydable et acier non protégé n’est admis que pour les clous de fixation ;
• contacts avec les autres matériaux (gros œuvre, couverture, etc.) : les opérations à proscrire sont celles susceptibles de polluer l’acier inoxydable par projection de particules ferreuses (meulage, tronçonnage, etc.) ;
• selon la nature du support à considérer, des prescriptions spécifiques devront être à considérer (planéité de la charpente, entraxe maximal des appuis selon les charges, renvoi au Document Technique d’Application, etc.).





Mise en œuvre de la couverture à tasseaux et couvre-joints en feuilles et longues feuilles



Dans le cas de cette mise en œuvre, les principales prescriptions générales sont les suivantes :



• la longueur maximale des rampants, en projection horizontale, est limitée à 40 m ;
• selon le système d’assemblage transversal en partie courante, la situation locale de l’ouvrage (protégée, normale, exposée) et la zone de concomitance vent pluie, la couverture devra avoir une pente minimale comprise entre 0,05 et 0,25 m/m ;
• les longueurs maximales des longues feuilles sont dépendantes de la nuance d’acier, de la pente de la couverture et de la position du point fixe. Les largeurs autorisées sont comprises entre 50 et 67 cm. Pour les feuilles, la longueur maximale est fixée à 3 m, la largeur maximale à 67 cm et l’épaisseur nominale à 40 cm ;
• l’écran d’interposition entre l’acier inoxydable et le support doit être déroulé sur le support entre les tasseaux ;
• la pose des tasseaux est réalisée suivant la ligne de plus grande pente du versant, exception faite de celui de rive, toujours parallèle à la rive. En général, la hauteur des tasseaux est respectivement égale à 40 mm pour des reliefs latéraux de 35 mm ou 50 mm pour des reliefs latéraux de 45 mm. La fixation des tasseaux sur le voligeage se fait grâce à des pointes traversant perpendiculairement le tasseau et la patte en acier inoxydable, intercalée entre le tasseau et le voligeage ;
• les feuilles d’acier inoxydable sont fixées latéralement à l’aide de pattes à tasseaux et transversalement, en tête, grâce à des pattes à feuilles. Toutes les pattes font 0,40 mm d’épaisseur nominale minimale et 4 cm de largeur. Les feuilles ou longues feuilles sont toujours mises en œuvre avec deux reliefs latéraux au droit des tasseaux, maintenus grâce à des pattes à tasseaux.



Entre elles, les feuilles sont assemblées :



• latéralement par des pattes à tasseaux dont la densité varie selon leur espacement et la largeur des feuilles ;
• par des pattes à tasseaux de tête recourbées dans une encoche aménagée spécifiquement sur le relief latéral ;
• par le haut à l’aide de deux pattes clouées sur le voligeage et insérées dans la pince de tête ;



Les longues feuilles, quant à elles, sont assemblées :



• latéralement par des pattes à tasseaux rabattues sur les reliefs latéraux des éléments quel que soit le système de jonction transversal ;
• en cas de système de jonction par agrafure simple ou double, la partie fixe doit être disposée en tête et la fixation des longues feuilles est complétée par deux pattes à feuilles insérées dans la pince de tête et clouées sur le voligeage.





Les prescriptions d’exécution des assemblages transversaux sont rassemblées dans le tableau ci-après :



Type d'agrafure	Type de feuilles	Dimension agrafure (cm)	Mise en oeuvre
Simple	Feuilles	4	L’agrafure est composée d’une pince de 4 cm de largeur, rabattue par-dessus la partie supérieure de la feuille, et d’une pince de 3,5 cm dans le bas, rabattue par-dessous. Le bas de chaque feuille s’agrafe avec le haut de la feuille inférieure en recouvrant les pattes à feuilles.
		5	Largeur de la pince de tête de la feuille : 5 cm, 4,5 cm pour celle du bas. Assemblage semblable à l’agrafure simple de 4 cm ci-dessus.
	Longues feuilles	6	L’agrafure est composée d’une pince de 6 cm de largeur rabattue par-dessus la partie supérieure de la feuille et d’une pince de 5,5 cm dans le bas et rabattue par-dessous. Le bas de chaque feuille s’agrafe avec le haut de la feuille inférieure en recouvrant les pattes à feuilles.
Double	Feuilles	3	La pince haute fait 3 cm pour y placer les pattes à feuilles. Une bande d’acier inoxydable de 6 cm de large, est soudée au-dessous. Elle reçoit la pince de 3 cm façonnée au bas de la feuille supérieure. Le recouvrement des feuilles dépend des pentes de toiture et des zones climatiques.
	Longues feuilles	3	La pince de la partie supérieure de la longue feuille fait 3 cm dans laquelle on agrafe les pattes à feuilles. Une bande d’acier inoxydable de 8 cm de large, est soudée au-dessous. Elle reçoit la pince de 6 cm façonnée en bas de la feuille supérieure. Le recouvrement minimal des feuilles est fixé à 18 cm, quelle que soit la pente.



Mise en œuvre de la couverture à joint debout en longues feuilles



Le principe de cette mise en œuvre consiste à agrafer entre eux l’ensemble des éléments constitutifs de la couverture, dans toute leur longueur, par le biais d’un double pliage des reliefs latéraux, une fois les pattes de fixation (clouées ou vissées sur le support) interposées.



Les principales prescriptions générales de ce type de mise en œuvre sont :



• la longueur maximale des rampants, en projection horizontale, est limitée à 40 m ;
• selon le système d’assemblage transversal en partie courante, la situation locale de l’ouvrage (protégée, normale ou exposée) et la zone de concomitance vent pluie, la couverture devra avoir une pente minimale comprise entre 0,05 et 0,47 m/m ;
• les longueurs maximales des longues feuilles sont dépendantes de la nuance d’acier, de la pente de la couverture et de la position du point fixe. Les largeurs autorisées sont comprises entre 50 et 67 cm. Pour les feuilles, la longueur maximale est fixée à 3 m, la largeur maximale à 67 cm et l’épaisseur nominale à 40 cm ;
• l’écran d’interposition entre l’acier inoxydable et le support doit être déroulé sur le support entre les rangées de pattes de fixation ;
• la hauteur minimale du joint fini doit être de 2,5 cm et celle des plis de 1 cm ;
• les pattes de fixation sont fixes ou coulissantes et doivent être adaptées aux profils utilisés. En acier inoxydable, elles sont fixées (par le biais de pointes annelées en acier galvanisé ou non ou de vis, selon l’épaisseur des supports) tous les 33 cm qu’elles soient en partie courante ou en rive de couverture. Pour les versants plan ou courbe, l’entraxe entre pattes est de 16,5 cm sur une longueur de 50 cm à condition que la hauteur du bâtiment soit dans les limites du tableau 13 de la partie 1-1 du NF DTU 40.44 ;
• en fonction de la longueur des rampants au regard de la longueur admissible des longues feuilles, les assemblages transversaux se feront par ressaut, par double agrafure ou par agrafure simple ou double non dilatante ;
• des dispositions doivent être mises en place pour assurer les raccords d’ouvrages continus. Par exemple, ceux du bas de versant et de la partie basse d’un ressaut se font directement soit par un larmier, une bande d’égout simple ou à dilatation, une bande de batellement, etc.… avec un recouvrement sur le relief de 3 cm au minimum.



Le NF DTU 40.44 traite également des ouvrages communs aux couvertures à tasseaux et couvre-joints et à joint debout. Il s’agit notamment des couvertures cintrées convexes, des bandes de raccordement sur pénétration (notamment les bandes de solin), les joints de dilatation, etc.



Enfin, le chapitre 5.6 de la partie 1-1 du NF DTU 40.44 est dédié à la ventilation des couvertures planes ou cintrées de bâtiment à faible ou moyenne hygrométrie. Dans le cas d’une couverture sur comble perdu, la ventilation est assurée par l’un des systèmes suivants :



• chatières réparties régulièrement sur l’ensemble de la couverture ;
• entrée d’air linéaire en partie basse et sortie d’air linéaire en partie haute de la couverture ;
• ouvertures en pignons.



Dans le cas d’une couverture avec une isolation thermique sous rampant, la ventilation est assurée par l’un des systèmes suivants :



• entrée d’air linéaire en partie basse et sortie d’air linéaire en partie haute de la couverture ;
• entrée d’air linéaire en partie basse et sortie d’air ponctuelle en faîtage ;
• ouverture en pignon sous réserve de la création au faîtage d’un espace libre minimal sous les chevrons de 50 cm ;
• chatières sous réserve d’assurer la libre circulation de l’air entre travées au faîtage.



La couverture en acier inoxydable en climat de montagne, la protection des parties verticales et celle des parties indépendantes de la couverture font l’objet respectivement des chapitres 6, 7 et 8 de la partie 1-1 du NF DTU 40.44.







N.B. : Cette fiche rapporte l’essentiel du NF DTU 40.44. Elle ne se substitue en aucun cas à ce document normatif. Pour tout complément souhaité sur ce type de mise en œuvre, consultez le DTU disponible auprès de l’AFNOR ou du CSTB.
