DTU 13.11 et 13.12 : Fondations superficielles

DTU 13.11 et 13.12 : Fondations superficielles

Retrouvez ci-dessous toutes les informations relatives aux DTU 13.11 et 13.12, dédiés aux fondations superficielles.



Domaine d’application

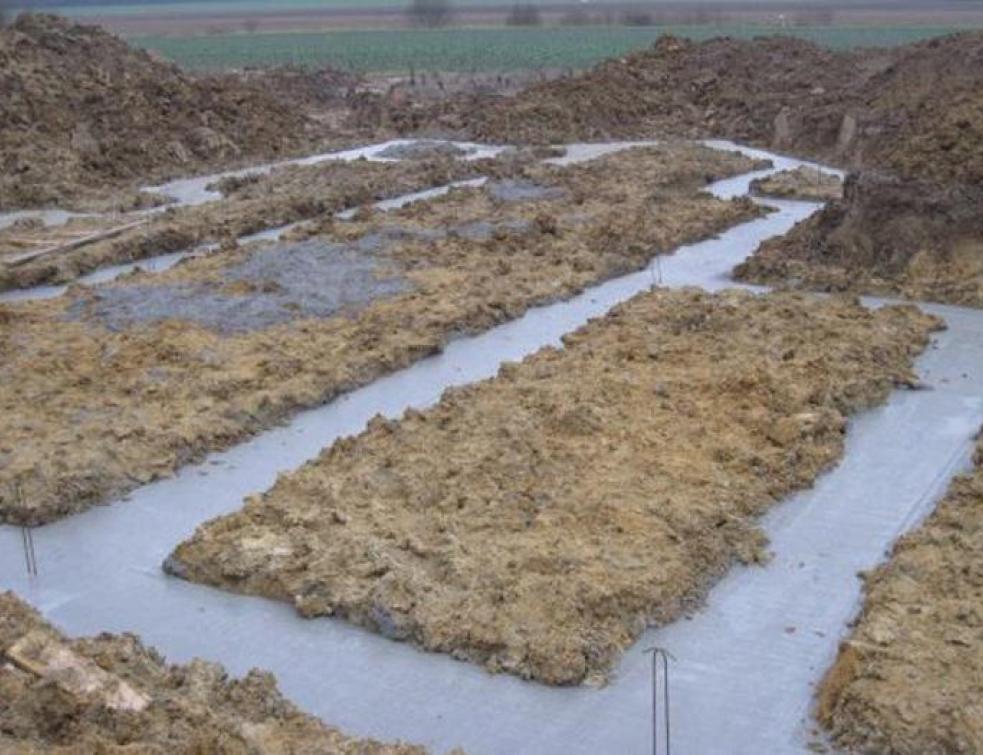

Les DTU 13.11 “Fondations superficiellesCahier des clauses techniques et cahier des clauses spéciales” et 13.12 “Règles de calcul des fondations superficielles” sont applicables aux travaux de fondations superficielles en béton ou béton armé constituées par des semelles isolées ou filantes, des radiers généraux ou des puits courts.



Les fondations superficielles sont caractérisées par :

  • un rapport de la largeur à la hauteur supérieur à 1/6ème ;
  • une hauteur de fondation inférieure à 3 m.


Les versions en vigueur de ces DTU, à la publication de cette fiche, sont celles de mars 1988.



Matériaux visés



Les fondations superficielles sont des ouvrages réalisés en béton. Les dosages minimaux que doit donc respecter ce dernier, en fonction de sa destination (béton de propreté, semelles armées ou non, etc.), sont donnés dans le chapitre 3 du cahier des clauses techniques du DTU 13.11.



Les exigences minimales que doivent respecter les armatures sont données dans le chapitre 2,5 du DTU 13.12.



Mise en œuvre : l’essentiel



Avant toute réalisation de bâtiment

Les ouvrages de fondation doivent être calculés selon les prescriptions du DTU 13.12, en prenant soin, préalablement, de bien connaître le sol de réception, en particulier ses caractéristiques mécaniques.



Pour cela, plusieurs essais sont mis à disposition dont les essais pressiométriques et pénétrométriques, objets d’une partie de l’article 3,2 du DTU 13.12.



De plus, le niveau de fondation doit être suffisamment profond pour mettre le sol d’assise à l’abri des conséquences du gel, profondeur qui sera fonction de la nature du sol et du climat. Il est considéré qu’elle ne doit pas être inférieure à 50 cm en pays tempéré et au moins d’1 m en montagne.



Mise en œuvre

De manière générale :

  • les fondations ne sont réalisées qu’après assainissement du fond de fouille (pas d’eau, pas de glace) ;
  • toutes les précautions doivent être prises, durant le chantier, pour éviter les affouillements et donc ne pas mettre en péril la stabilité de l’ouvrage en cours ou de ceux environnants.


Afin de constituer une forme plane à même le sol et éviter tout risque de pollution par les terres, un béton de propreté de 4 cm d’épaisseur minimale est coulé, à moins qu’il soit remplacé par un film de polyéthylène.



Ensuite, les armatures doivent être mises en place. Sauf dispositions contraires dans les pièces de marché, leur section minimale doit être de 1,6 cm2 pour des aciers Fe E 500.



Dans le cas de grandes longueurs, le chaînage peut être constitué de barres successives dont le recouvrement est de 35 diamètres. Au niveau des angles saillants et/ou rentrants, le chainage doit rester continu. Cette continuité est assurée également par recouvrement, en général à l’aide d’équerres de liaison.



Enfin, le béton est mis en œuvre. Sa classe d’exposition sera choisie lors de la conception et conformément à la norme NF EN 206-1.



Une attention particulière doit être apportée à l’enrobage des armatures, qui doit être conforme aux règles de béton armé en vigueur.



Cas particuliers



Fondations sur sols difficiles

Ces cas nécessitent une étude spécifique couvrant les aspects conception, calcul et exécution.



Fondations à des niveaux différents

Dans ce cas, les fondations doivent être disposées de manière à ce que les niveaux des fondations successives réalisent une pente maximale de 3 de base pour 2 de hauteur, qui relie les arêtes des semelles les plus voisines.



Fondations superficielles à proximité d’ouvrages sur pieux

Aucune action dangereuse ne doit être exercée par les fondations superficielles.



Fondations au voisinage de fouilles et talus

Avant réalisation, il est indispensable de vérifier que les charges et les poussées apportées par les fondations peuvent être supportées par leur terrain d’assise, à tout moment des travaux.



N.B. : Cette fiche rapporte l’essentiel des DTU 13.11 et 13.12. Elle ne se substitue en aucun cas à ces documents normatifs. Pour tout complément souhaité sur ce type de mise en œuvre, consultez les DTU disponibles auprès de l’Afnor ou du CSTB !





Source : batirama.com
