S1 : De nouvelles exigences pour les chaînages de maçonnerie




Cas n° 1 : Les chaînages en zone non sismique



1/ LES CHAINAGES HORIZONTAUX






Exemple d'équerres de liaisons associées au chaînage horizontal de 2 Ø  10 (les chaînages verticaux ne sont pas représentés sur le dessin)



La section transversale du béton de ces chaînages doit être limitée en façade. Les sections importantes de béton constituent, en l’absence de précautions particulières, une source de désordres dans les maçonneries enduites. En général, la hauteur d’un chaînage de façade est celle du plancher qui lui est associée. Dans le cas de planchers autres que les planchers en béton armé (par exemple, planchers à solivages en bois ou en métal, certains planchers en béton précontraint ne comportant pas d’armatures dépassant en about…), des chaînages plats peuvent être réalisés.



Des liaisons efficaces doivent être assurées entre les armatures des divers chaînages, à cet effet, deux possibilités de liaisons sont possibles : par équerres ou par boucles en “U” (dessin ci-dessus). Ces liaisons doivent être de même diamètre que les chaînages courants et les recouvrements droits de 50 Ø.



3 points à retenir concernant les chaînages horizontaux



1. La section des armatures longitudinales des chaînages ne peut être inférieure à 1,50 cm2, dans le cas d’acier de nuance  FeE500, soit 2 Ø ou 3 Ø 8.



2. Dans le cas de planchers-terrasses en béton armé, la section minimale des armatures longitudinales des chaînages est de 3,08 cm2, dans le cas d’acier de nuance FeE500, soit 4 Ø 10 (attention ces armatures sont distinctes de celles des voiles d’acrotère ou des corniches).



3. Les murs de combles, dont la hauteur est supérieure à 0,60 m doivent se terminer par un chaînage horizontal.



2/ LES CHAINAGES VERTICAUX



Les chaînages verticaux règnent désormais sur toute la hauteur du bâtiment.



armature2-404.jpgarmature3-404.jpgL’utilité des chaînages verticaux est double : ils ceinturent la maçonnerie en liaison avec les chainages horizontaux et s’opposent, par ailleurs, au soulèvement des dalles de planchers en béton armé dans les angles.



Ces chaînages, à ne pas confondre avec des poteaux, car ils ne reprennent pas d’efforts verticaux, doivent être réalisés au moins dans les angles rentrants et saillants des maçonneries, ainsi que de part et d’autre des joints de fractionnement du bâtiment.

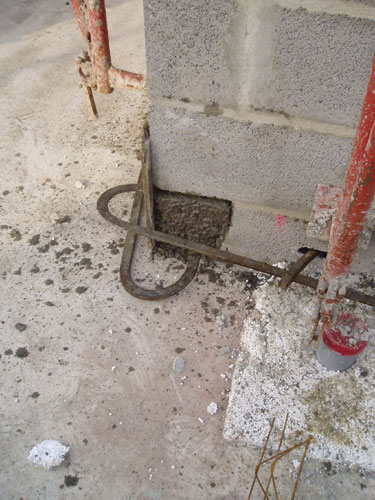

Une alvéole de section carrée de 10?cm de côté ou circulaire de 10 cm de diamètre est, en général, suffisante. La section d’armatures en acier haute adhérence est au moins équivalente à celle qui correspond à 2 Ø 10. Afin de contrôler le remplissage satisfaisant des chaînages verticaux, la base de ceux-ci est cassée (photo ci-dessus…).



C'EST NOUVEAU



Par ailleurs, et  ceci constitue une nouvelle exigence du DTU, ces chaînages doivent être établis sur toute la hauteur du bâtiment et non plus dans la hauteur du dernier étage dans le cas des planchers-terrasses en béton armé ou dans la hauteur du dernier étage dans le cas où le plancher en béton armé surmontant ce dernier étage n’est pas un plancher terrasse.



3/ LES CHAINAGES INCLINES OU RAMPANNAGES



armature4-404.jpgDu fait de leur position en couronnement de mur, les pointes de pignon en maçonnerie devraient normalement comporter, sur leurs rives inclinées, un chaînage en continuité avec les chaînages verticaux et horizontaux du niveau armature5-404.jpgsous-jacent. Ce qui n’est pas le cas en construction non parasismique. Par contre en construction parasismique, le chaînage incliné est obligatoire et la section des aciers doit être égale à la moitié de celle prévue pour le chaînage horizontal.



À RETENIR



Désormais, les rives inclinées devront comporter un chaînage dès que  la hauteur sous pointe de pignon est supérieure à 1,5 mètre. L’armature minimale de ce chaînage sera la même que celle des chaînages verticaux ou horizontaux, soit 2 Ø 10.





1 : mur en maçonnerie de béton celullaire ; 2 : chaînage; 3 : isolant ; 4 : planelle



Publié le 02/10/2008
