Les écrans souples de sous-toiture doivent être entretenus et leur usage doit être normal afin d’assurer une durabilité satisfaisante.

Domaine d’application



Le NF DTU 40.29 « Mise en œuvre des écrans souples de sous-toiture » donne les prescriptions de mise en œuvre d’écrans souples de sous-toiture utilisés pour la protection contre la neige poudreuse et la poussière des couvertures en petits éléments.



Le NF DTU 40.29 vise :

• les écrans de sous-toiture :
  • bitumineux ;
  • synthétiques à base de :
    • polyéthylène ;
    • polypropylène ;
    • polyester ;
  • situés :
    • en France européenne ;
    • en climat de plaine (altitude inférieure à 900 m) ;
  • pour des locaux de faible ou moyenne hygrométrie ;



• les modes de pose suivants :
  • tendue sur chevrons ou fermettes avec ventilation en sous-face de l’écran ;
  • sur platelage bois ventilé en sous-face ;
  • tendue sur chevrons ou fermettes sans ventilation en sous-face de l’écran (avec emploi d’un pare-vapeur dans la composition de la paroi) ;
  • au contact d’un isolant thermique mis en œuvre par l’extérieur ;



• les supports :
  • discontinus, avec largeur minimale de repos de 27 mm :
    • fermettes industrialisées ;
    • chevrons ;
    • caissons chevronnés ;
  • continus :
    • planches ou voliges :
      • en bois massif ;
      • en panneaux de particules ;
      • en panneaux de contreplaqués ;
    • autres panneaux bénéficiant d’un Avis technique.



La version en vigueur de ce NF DTU, à la publication de cette fiche, est celle du 28 novembre 2015.



Matériaux visés



Les exigences que doivent respecter l’ensemble des composants nécessaires à la mise en œuvre des écrans souples de sous-toiture (écrans de sous-toiture, accessoires, fixations, supports et bois de couverture, etc.) sont données dans la partie 1-2 « Cahier des critères généraux de choix des matériaux » du NF DTU 40.29.



Mise en œuvre : l’essentiel

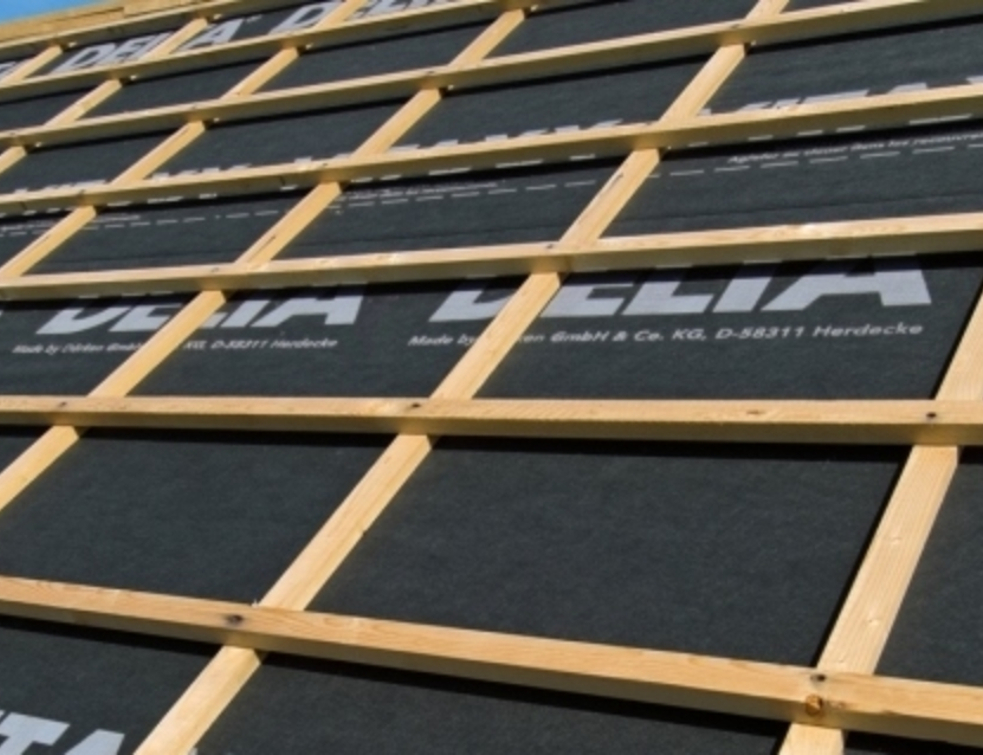

En partie courante, les écrans souples de sous-toiture sont mis en œuvre tendus, perpendiculairement à la ligne de plus grande pente de la couverture, en lés successifs, de l’égout vers le faîtage. Le recouvrement minimal des lés d’écran dépend de la pente minimale de la couverture.



Les écrans sont ensuite fixés provisoirement sur leurs supports à l’aide de pointes ou d’agrafes disposées dans la zone de recouvrement des lés ou dans celle destinée à être recouverte ultérieurement pas des contrelattes. Ces dernières sont fixées au droit des chevrons.



Les écrans sont fixés définitivement grâce à la mise en œuvre de contrelattes en bois, elles-mêmes fixées au support par clous, vis ou agrafes, en créant une lame d’air entre l’écran et la couverture.



Pour les points singuliers, certaines exigences sont à respecter, notamment :



• égout : le dispositif de raccordement de l’écran doit permettre la reconduction et l’évacuation des eaux de fonte des éventuelles pénétrations de neige poudreuse hors œuvre et l’écran ne doit pas être visible dans la gouttière ;



• rive latérale :
  • sur pignon : l’écran doit être coupé à l’aplomb extérieur du pignon ou du chevron en débord de toit ;
  • contre mur : un relèvement minimal de 4 cm de l’écran doit être réalisé ;



• faîtage/arêtier : les dispositions dépendront du type de pose. En cas de mise en œuvre avec ventilation en sous-face, cette dernière doit être permise par le raccordement des écrans au niveau de la ligne de faîtage ou d’arêtier ;



• noue : deux cas peuvent se présenter :
  • l’écran est interrompu dans la noue. Il est alors découpé le long de cette dernière, de chacun de ses côtés, puis relevé le long d’une contrelatte d’épaisseur minimale de 2 cm. La fixation de l’écran se fait par agrafage sur le liteau de bord de noue ;
  • l’écran est continu sous la noue.



La ventilation de la sous-face de l’écran peut se faire de trois manières :

• la lame d’air, d’une épaisseur minimale de 2 cm, est située en sous-face de l’écran de sous-toiture. La section totale de ventilation sous l’écran doit être égale au 1/3000ème de la surface projetée horizontalement ;



• la lame d’air, d’une épaisseur minimale de 2 cm, est située en sous-face du support continu ;



• la mise en place d’un écran « respirant » hautement perméable à la vapeur d’eau (écran HPV).



Quant à la ventilation de la sous-face de la couverture, elle doit être assurée selon les prescriptions édictées dans les Documents Techniques Unifiés des séries 40.1 et 40.2.



N.B. : Cette fiche rapporte l’essentiel du NF DTU 40.29. Elle ne se substitue en aucun cas à ce document normatif. Pour tout complément souhaité sur ce type de mise en œuvre, consultez le NF DTU disponible auprès de l’AFNOR ou du CSTB.
